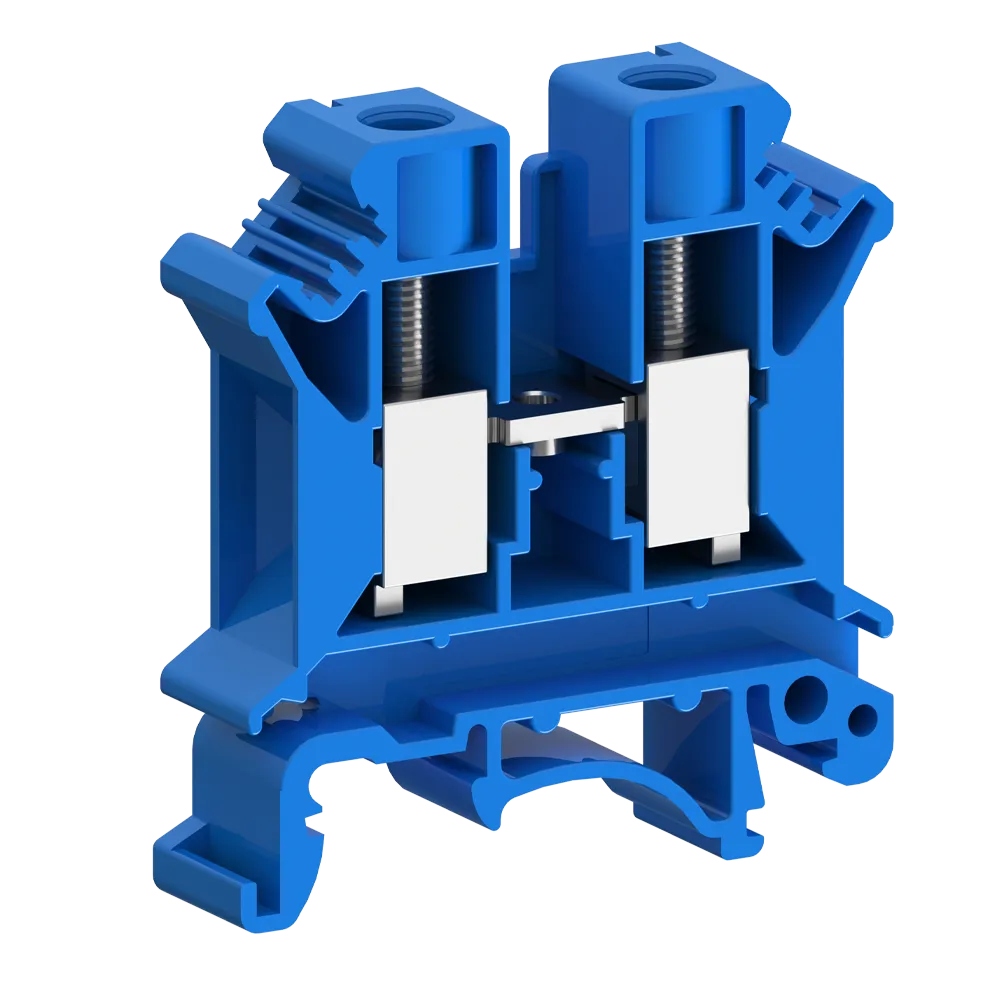

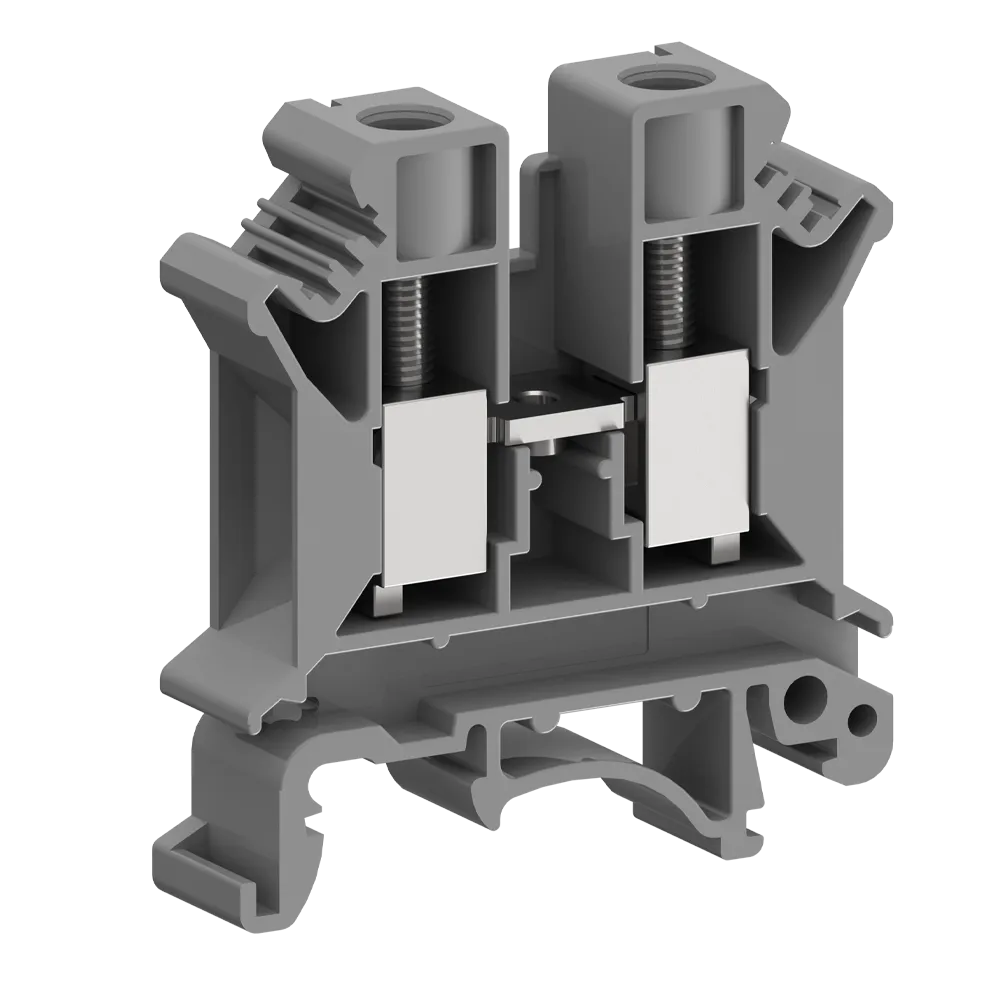

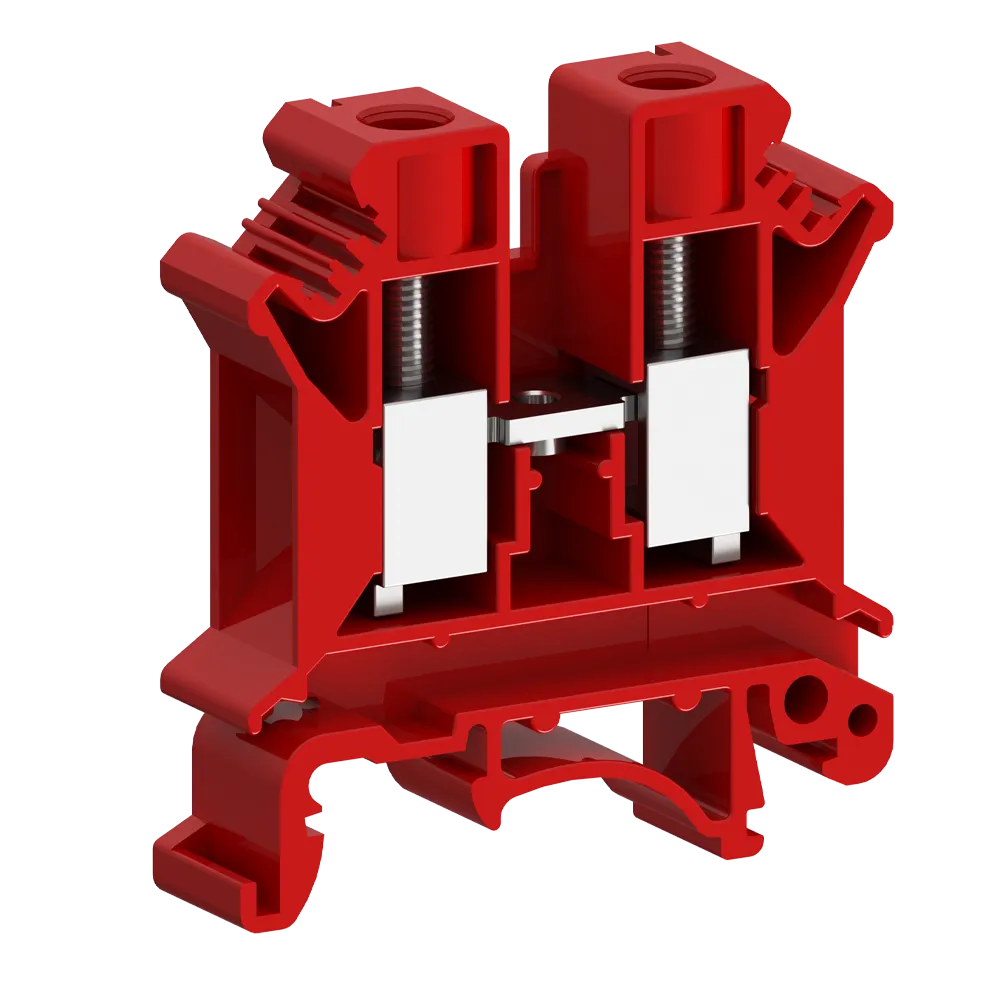

ترمینال ریلی پیچی دنا الکتریک ایرانیان یکی از تجهیزات پرکاربرد در تابلوهای برق صنعتی و کنترل است که برای اتصال ایمن، منظم و قابل اطمینان سیم‌ها روی ریل DIN استفاده می‌شود. این ترمینال‌ها مطابق استاندارد IEC 60947-7-1 طراحی شده‌اند که الزامات مربوط به ترمینال‌های اتصال هادی‌های مسی در تجهیزات فشار ضعیف را مشخص می‌کند. بدنه این ترمینال‌ها از پلی‌آمید مقاوم ساخته شده و در سایزهای مختلف برای اتصال سیم‌هایی با سطح مقطع متفاوت عرضه می‌شوند.
ترمینال ریلی تابلویی سایز 1.5 میلی‌متر مربع
ترمینال ریلی پیچی سایز 1.5mm² دنا الکتریک ایرانیان برای اتصال سیم‌های فرمان، سیگنال و مدارهای کنترلی با سطح مقطع کوچک طراحی شده است. این مدل دارای ولتاژ نامی 500 ولت و جریان نامی 17.5 آمپر بوده و می‌تواند حداکثر جریان 24 آمپر را تحمل کند. ابعاد این ترمینال شامل طول (A) برابر با 43 میلی‌متر، عرض (B) برابر با 32 میلی‌متر و ارتفاع (C) برابر با 19 میلی‌متر است. ارتفاع نصب روی ریل (D) برابر با 41 میلی‌متر و ارتفاع گیره یا بخش اتصال (H) برابر با 4 میلی‌متر در نظر گرفته شده است. این ترمینال ریلی تابلویی دنا قابلیت اتصال سیم با حداکثر قطر معادل 2.5 میلی‌متر مربع را دارد و به دلیل ابعاد کوچک، گزینه مناسبی برای تابلوهای فرمان، سیستم‌های اتوماسیون و مدارهای الکتریکی با فضای محدود محسوب می‌شود.
ترمینال ریلی پیچی سایز 2.5 میلی‌متر مربع
ترمینال ریلی پیچی سایز 2.5mm² دنا الکتریک ایرانیان یکی از رایج‌ترین مدل‌ها در تابلوهای برق صنعتی است و برای اتصال سیم‌های مدار فرمان و قدرت با جریان متوسط استفاده می‌شود. این مدل مطابق استاندارد IEC 60947-7-1 تولید شده و دارای ولتاژ نامی 500 ولت و جریان نامی 24 آمپر است. حداکثر جریان قابل تحمل این ترمینال 32 آمپر بوده و امکان اتصال سیم با حداکثر سطح مقطع 4 میلی‌متر مربع را فراهم می‌کند. ابعاد این ترمینال شامل طول 43 میلی‌متر، عرض 32 میلی‌متر، ارتفاع 19 میلی‌متر و ارتفاع نصب 41 میلی‌متر است. بخش اتصال آن دارای ارتفاع 6 میلی‌متر بوده و بدنه آن از پلی‌آمید مقاوم در برابر حرارت و شرایط محیطی ساخته شده است.
ترمینال تابلویی سایز 2.5 دنا الکتریک به دلیل کاربرد گسترده، انتخاب مناسبی برای تابلوهای توزیع برق، تابلوهای PLC، تجهیزات کنترل صنعتی و سیستم‌های اتوماسیون محسوب می‌شود.
ترمینال سایز 4 میلی‌متر مربع
ترمینال ریلی تابلویی سایز 4mm² دنا الکتریک ایرانیان برای مدارهایی با جریان بالاتر نسبت به سایزهای 1.5 و 2.5 میلی‌متر مربع طراحی شده است. این مدل دارای ولتاژ نامی 800 ولت بوده و برای کاربردهای صنعتی و تابلوهای برق فشار ضعیف مناسب است. جریان نامی این ترمینال 32 آمپر و حداکثر جریان قابل تحمل آن 41 آمپر است. این مشخصات باعث می‌شود بتوان از آن برای اتصال کابل‌ها و سیم‌های با سطح مقطع بالاتر در مدارهای قدرت و تغذیه تجهیزات استفاده کرد. ابعاد این مدل شامل طول 43 میلی‌متر، عرض 32 میلی‌متر، ارتفاع 19 میلی‌متر و ارتفاع نصب 46 میلی‌متر است. ارتفاع قسمت اتصال (H) برابر با 6 میلی‌متر بوده و امکان اتصال سیم تا حداکثر 6 میلی‌متر مربع را دارد. بدنه پلی‌آمیدی این ترمینال مقاومت مناسبی در برابر حرارت، ضربه و شرایط کاری محیط‌های صنعتی ایجاد می‌کند و باعث افزایش طول عمر تجهیز می‌شود.
ترمینال ریلی تابلویی سایز 6 میلی‌متر مربع
ترمینال ریلی پیچی سایز 6mm² دنا الکتریک ایرانیان برای استفاده در مدارهای قدرت، تابلوهای توزیع و تجهیزات صنعتی که نیاز به عبور جریان بیشتر دارند، طراحی شده است. این ترمینال دارای ولتاژ نامی 800 ولت، جریان نامی 41 آمپر و حداکثر جریان قابل تحمل 57 آمپر است. قابلیت اتصال سیم تا حداکثر سطح مقطع 10 میلی‌متر مربع را دارد و برای سیم‌کشی تجهیزات با توان بالاتر گزینه مناسبی محسوب می‌شود. ابعاد این مدل شامل طول 43 میلی‌متر، عرض 32 میلی‌متر، ارتفاع 19 میلی‌متر و ارتفاع نصب 46 میلی‌متر است. ارتفاع بخش اتصال نیز 8 میلی‌متر بوده و طراحی آن امکان نصب آسان روی ریل استاندارد DIN را فراهم می‌کند. این مدل به دلیل ظرفیت جریان بالا در تابلوهای برق صنعتی، ماشین‌آلات، تابلوهای MCC و سیستم‌های توزیع انرژی کاربرد زیادی دارد.
ترمینال سایز 10 میلی‌متر مربع

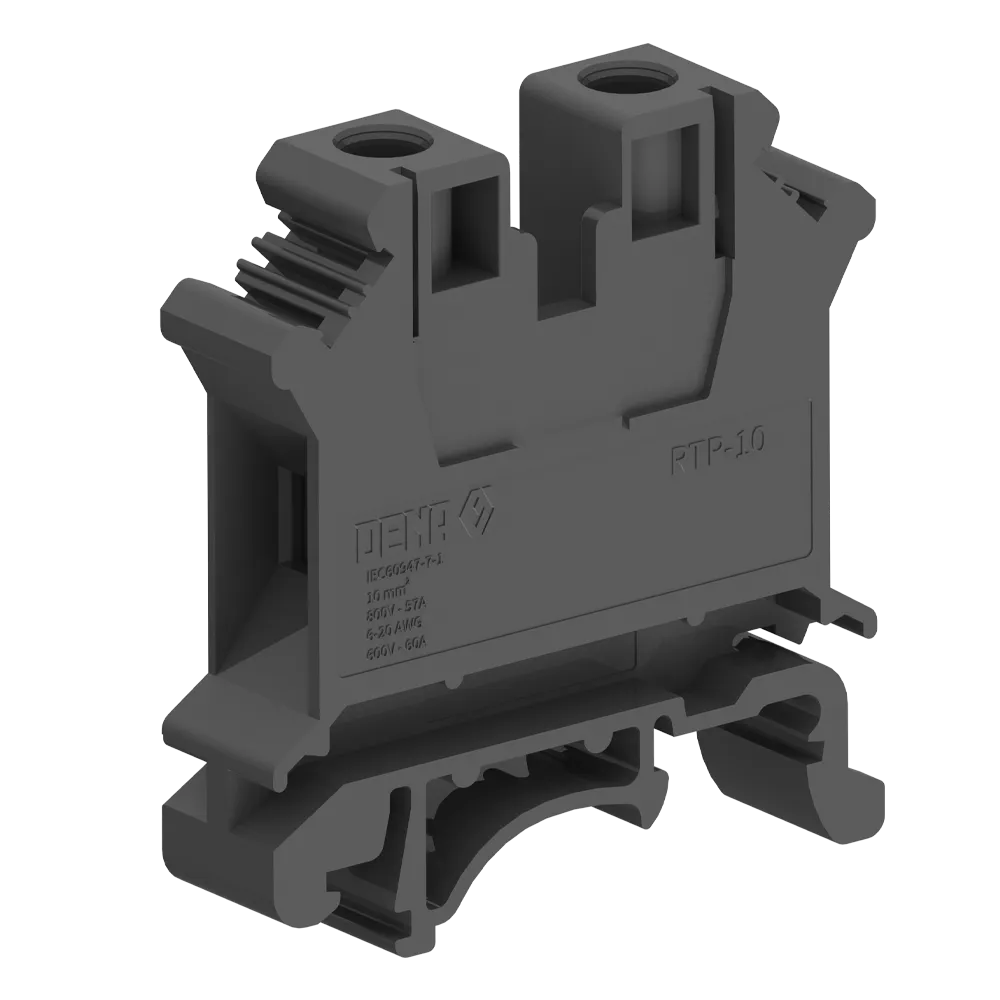

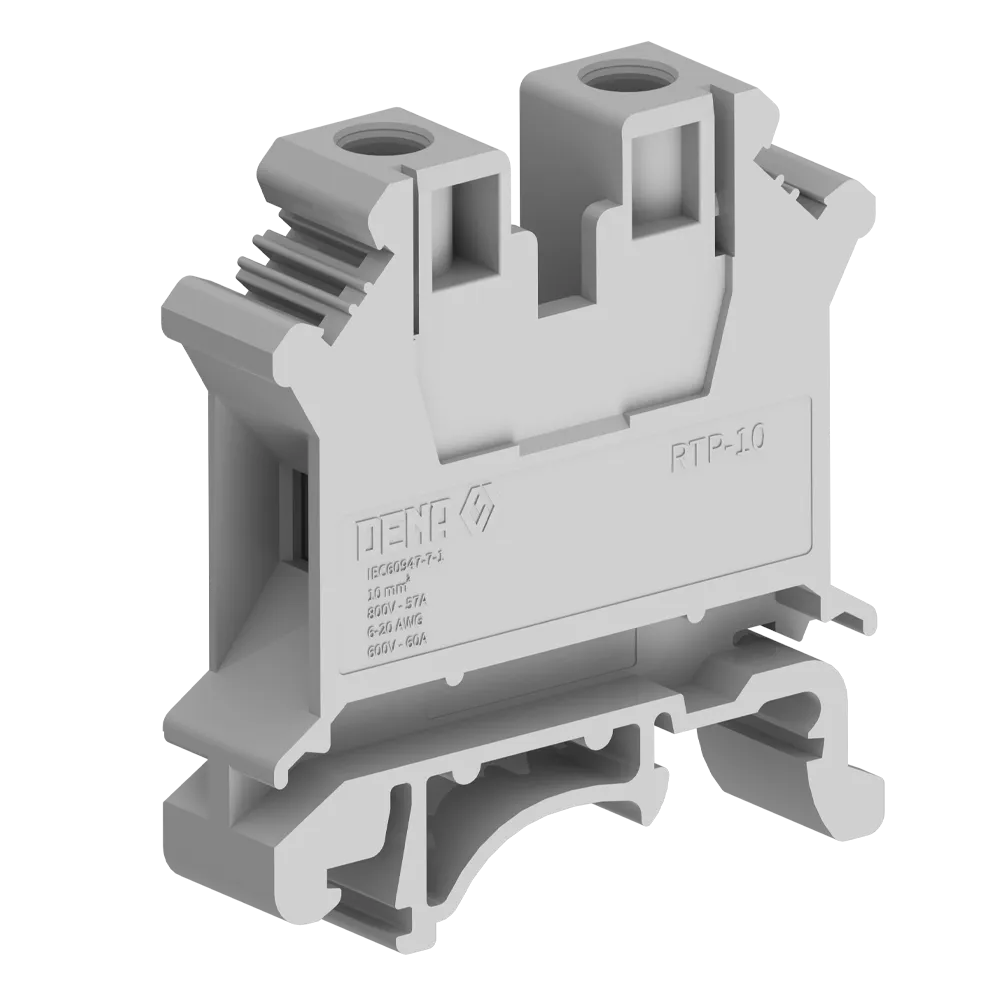

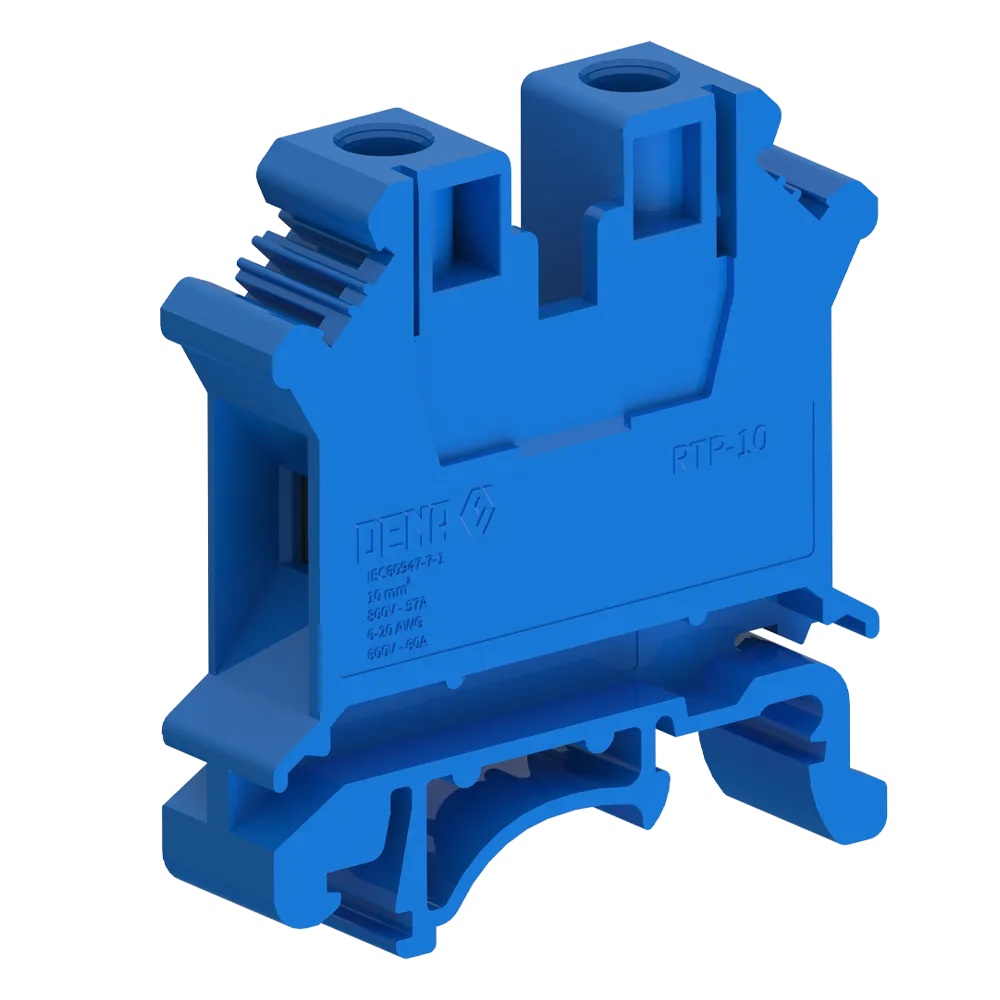

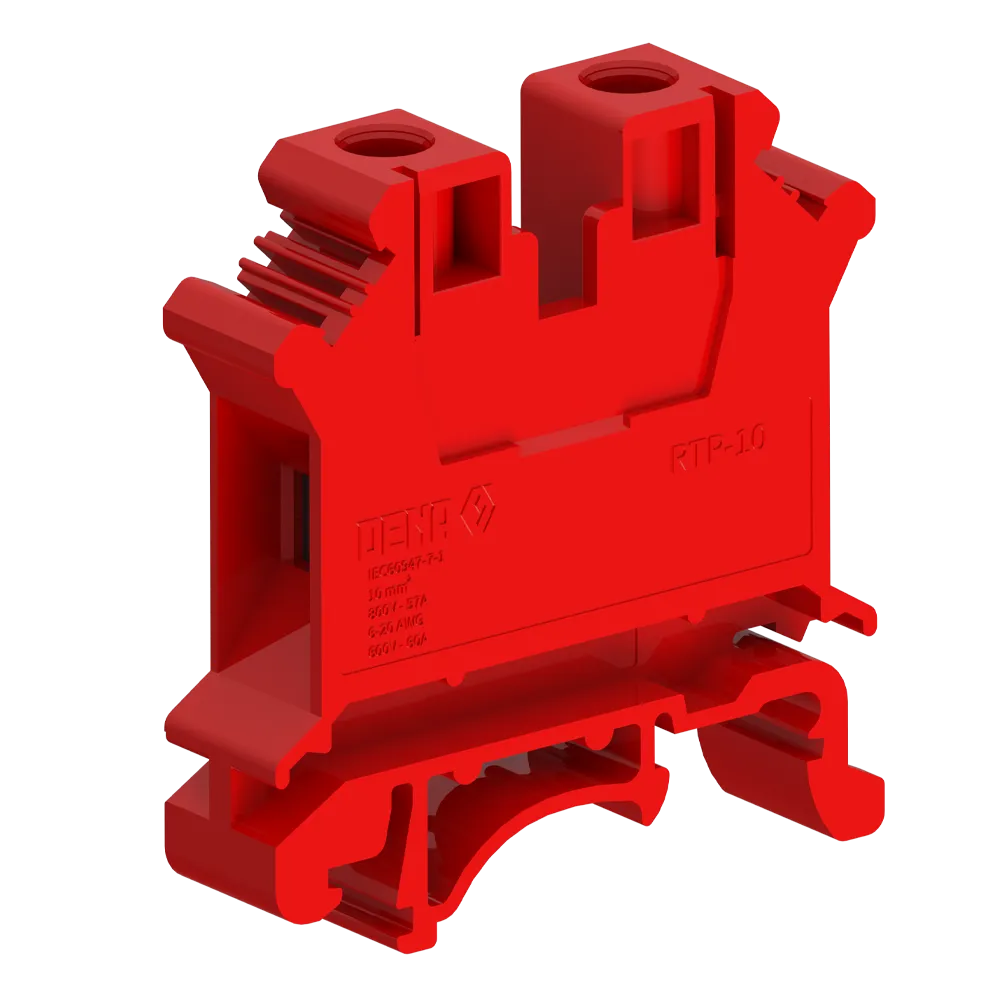

ترمینال ریلی پیچی سایز 10mm² دنا الکتریک ایرانیان بزرگ‌ترین سایز در این سری بوده و برای اتصال سیم‌های با سطح مقطع بالا در مدارهای قدرت استفاده می‌شود. این مدل دارای ولتاژ نامی 800 ولت، جریان نامی 57 آمپر و حداکثر جریان قابل تحمل 76 آمپر است. قابلیت اتصال سیم تا حداکثر سطح مقطع 16 میلی‌متر مربع را دارد و برای کاربردهای صنعتی سنگین‌تر مناسب است. ابعاد این ترمینال شامل طول 43 میلی‌متر، عرض 32 میلی‌متر، ارتفاع 19 میلی‌متر و ارتفاع نصب 46 میلی‌متر است. ارتفاع قسمت اتصال (H) در این مدل 10 میلی‌متر بوده و فضای کافی برای قرارگیری سیم‌های ضخیم‌تر را فراهم می‌کند.
بدنه ساخته شده از پلی‌آمید با کیفیت، عایق‌بندی مناسب و مقاومت حرارتی مطلوبی ایجاد کرده و باعث می‌شود این ترمینال در محیط‌های صنعتی عملکرد مطمئنی داشته باشد.
شرکت دنا الکتریک ایرانیان یکی از تولیدکنندگان تخصصی تجهیزات جانبی تابلو برق در ایران است که با تمرکز بر طراحی و تولید انواع ترمینال ریلی، درپوش ترمینال و قفل انتهای ترمینال (End Clamp)، محصولات باکیفیت و مطابق با نیازهای صنایع برق، اتوماسیون و کنترل ارائه می‌دهد.
ترمینال ریلی پیچی دنا الکتریک ایرانیان با بهره‌گیری از مواد اولیه مرغوب و طراحی استاندارد، برای استفاده در تابلوهای برق صنعتی، تابلوهای فرمان، سیستم‌های کنترل و تجهیزات اتوماسیون تولید می‌شوند. این محصولات با هدف ایجاد اتصالی ایمن، پایدار و منظم در سیم‌کشی تابلوها طراحی شده‌اند و انتخابی مناسب برای پروژه‌های صنعتی و حرفه‌ای محسوب می‌شوند.
کیفیت ساخت، دقت در تولید و توجه به استانداردهای فنی باعث شده است محصولات دنا الکتریک ایرانیان به عنوان راهکاری مطمئن برای سیم‌کشی حرفه‌ای تابلوهای برق شناخته شوند. این مجموعه با نگاه به توسعه فناوری و ارائه محصولات مدرن، مسیر خود را برای ساخت آینده‌ای هوشمندتر در صنعت برق دنبال می‌کند؛ آینده‌ای مدرن به سبک دنا.
برای ثبت سفارش انواع ترمینال ریلی تابلویی، درپوش و قفل انتهای ترمینال دنا الکتریک ایرانیان می‌توانید با شماره 09129584435 تماس بگیرید. همچنین برای مشاهده قیمت ترمینال ریلی دنا الکتریک ایرانیان و بررسی مدل‌ها و سایزبندی‌های موجود، وارد لینک شوید.
