تفاوت کلید مینیاتوری و محافظ جان
فهرست مطالب
برق‌گرفتگی، اتصال کوتاه و داغ‌شدن بیش از حد سیم‌کشی، از جمله خطراتی هستند که می‌توانند ایمنی افراد و تجهیزات برقی را در ساختمان‌ها به خطر بیندازند. اما آیا می‌دانید کلید مینیاتوری و کلید محافظ جان چه تفاوتی با یکدیگر دارند و چرا استفاده از هرکدام اهمیت دارد؟ این دو تجهیز حفاظتی، با وجود شباهت ظاهری، وظایف متفاوتی بر عهده دارند؛ یکی از مدار در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند و دیگری با تشخیص نشتی جریان، به کاهش خطر برق‌گرفتگی کمک می‌کند.
در کنار این دو، کلید محافظ جان ترکیبی (RCBO) نیز وجود دارد که هر دو نوع حفاظت را در یک دستگاه ارائه می‌دهد. در این مقاله از دنا الکتریک، با نحوه عملکرد، کاربردها و تفاوت‌های این سه کلید آشنا می‌شوید تا بتوانید انتخابی آگاهانه‌تر برای افزایش ایمنی سیستم برق ساختمان داشته باشید.
جهت دریافت مشاوره رایگان و خرید کلید مینیاتوری دنا الکتریک ایرانیان، با شماره 09129584435 تماس بگیرید.📞

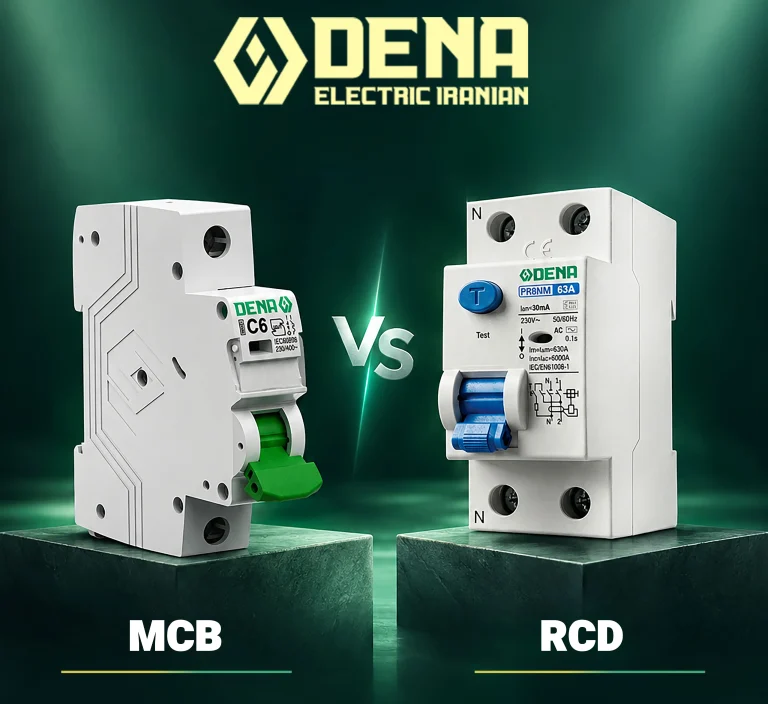

تفاوت کلید مینیاتوری و محافظ جان در نوع حفاظتی است که هرکدام ارائه می‌دهند. کلید محافظ جان با مقایسه جریان ورودی و خروجی مدار، نشتی جریان را تشخیص می‌دهد و در صورت شناسایی اختلاف، برای کاهش خطر برق‌گرفتگی، مدار را به‌سرعت قطع می‌کند. در مقابل، فیوز مینیاتوری برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه طراحی شده است و نمی‌تواند نشتی جریان را تشخیص دهد. به همین دلیل، استفاده از کلید محافظ جان در کنار فیوز مینیاتوری، حفاظت کامل‌تری در برابر نشتی جریان و خطرات الکتریکی فراهم می‌کند.
برای انتخاب کلید مینیاتوری مناسب، آشنایی با تفاوت کلید مینیاتوری تیپ B، C و D و کاربرد هرکدام می‌تواند به شما در انتخاب صحیح تجهیزات حفاظتی کمک کند.
فرض کن چند وسیله برقی به یک مدار وصل هستند:
برای مثال در کلید مینیاتوری اگر جریان برق بیش از حد مجاز شود یا اتصال کوتاه اتفاق بیفتد، سیم‌ها ممکن است بیش از حد گرم شوند و آسیب ببینند! کلید مینیاتوری برای جلوگیری از این اتفاق، برق مدار را قطع می‌کند.
مثلاً در خانه از آن برای محافظت از مدار پریزها، چراغ‌ها، کولر و سایر وسایل برقی استفاده می‌شود.
و مثلا برای کلید محافظ جان، بدنه فلزی یک وسیله برقی به دلیل خرابی سیم‌کشی برق‌دار شده باشد. اگر جریان از مسیر ناخواسته‌ای مانند همین بدنه به زمین نشت کند، کلید محافظ جان می‌تواند این نشتی را تشخیص دهد و برق را قطع کند. هدف اصلی این کلید، کاهش خطر برق‌گرفتگی ناشی از نشتی جریان است.
به همین دلیل در تابلو برق خانه‌ها، ساختمان‌ها و بعضی محیط‌های کاری استفاده می‌شود.

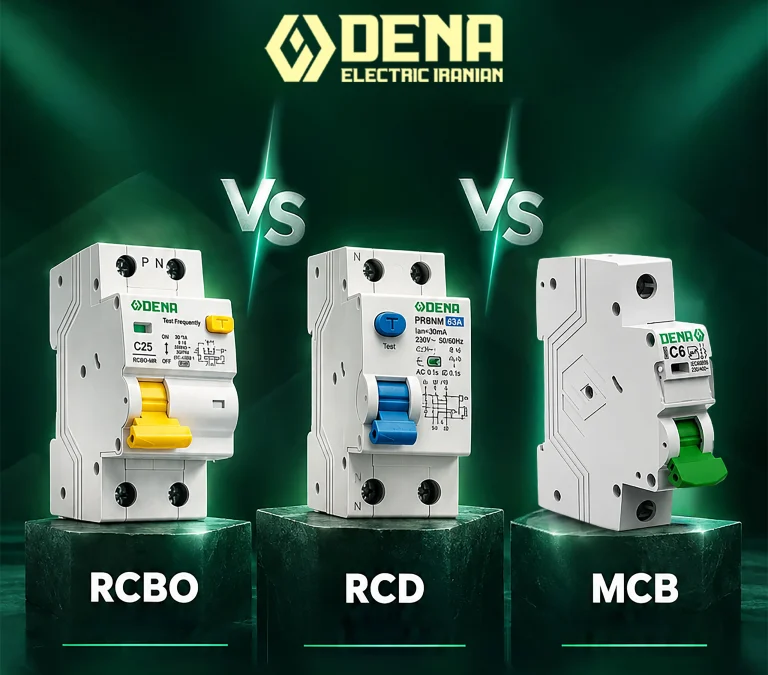

| ویژگی | کلید مینیاتوری (MCB) | کلید محافظ جان (RCD/RCCB) | کلید محافظ جان ترکیبی (RCBO) |
|---|---|---|---|
| وظیفه اصلی | حفاظت در برابر اضافه‌بار و اتصال کوتاه | تشخیص نشتی جریان | حفاظت در برابر اضافه‌بار، اتصال کوتاه و نشتی جریان |
| محافظت در برابر اضافه‌بار | دارد | ندارد | دارد |
| محافظت در برابر اتصال کوتاه | دارد | ندارد | دارد |
| تشخیص نشتی جریان | ندارد | دارد | دارد |
| مکانیزم عملکرد | حرارتی و مغناطیسی | تشخیص اختلاف جریان ورودی و خروجی | حرارتی، مغناطیسی و تشخیص جریان تفاضلی |
| کاربرد اصلی | حفاظت از سیم‌کشی و مدارهای الکتریکی | کاهش خطر برق‌گرفتگی ناشی از نشتی جریان | ترکیب دو نوع حفاظت در یک دستگاه |
| محل استفاده | تابلو برق ساختمان، مدار روشنایی و پریزها | تابلو برق ساختمان و مدارهای نیازمند حفاظت در برابر نشتی | تابلو برق ساختمان‌های مسکونی، تجاری و صنعتی |
کلید مینیاتوری (MCB – Miniature Circuit Breaker)
عملکرد: فیوز مینیاتوری یا MCB یکی از تجهیزات حفاظتی پرکاربرد در سیستم‌های برق‌رسانی است که برای محافظت از مدار در برابر اضافه‌بار و اتصال کوتاه به کار می‌رود. هنگامی که جریان عبوری از مدار از محدوده مجاز فراتر رود، این کلید به‌صورت خودکار عمل کرده و با قطع جریان برق، از آسیب‌دیدن سیم‌کشی و تجهیزات الکتریکی جلوگیری می‌کند. عمدتاً از سیم‌کشی و تجهیزات الکتریکی در برابر آسیب‌های حرارتی ناشی از عبور جریان بیش از حد محافظت می‌کند.
مکانیزم عملکرد: کلید با مکانیزم حرارتی در برابر اضافه‌بار طولانی‌مدت و با مکانیزم مغناطیسی در برابر اتصال کوتاه ناگهانی، مدار را قطع می‌کند.
کلید محافظ جان (Residual current circuit breaker) RCCB
عملکرد: کلید محافظ جان یا RCD با هدف تشخیص جریان نشتی و کاهش خطر برق‌گرفتگی طراحی شده است. این کلید جریان عبوری از سیم فاز و جریان برگشتی از سیم نول را با یکدیگر مقایسه می‌کند. در شرایط عادی، این دو جریان متعادل هستند؛ اما در صورت نشت جریان به زمین یا ایجاد مسیر غیرعادی برای عبور جریان، اختلافی میان آن‌ها به وجود می‌آید که می‌تواند توسط کلید محافظ جان شناسایی شود.
مکانیزم عملکرد: کلید با بررسی تعادل جریان فاز و نول، در صورت تشخیص نشتی جریان، مدار را قطع می‌کند.
کلید محافظ جان ترکیبی (RCBO – Residual Current Breaker with Overcurrent Protection)
عملکرد: کلید RCBO عملکرد کلید مینیاتوری (MCB) و کلید محافظ جان (RCCB) را در یک دستگاه ترکیب می‌کند. این کلید هم در برابر اضافه جریان و اتصال کوتاه از مدار و هم هنگام نشت جریان از جان انسان محافظت می‌کند.
مکانیزم عملکرد: این کلید با ترکیب مکانیزم حرارتی و مغناطیسی و ترانسفورماتور جریان تفاضلی، حفاظت کاملی در برابر اضافه‌بار، اتصال کوتاه و نشتی جریان فراهم می‌کند.
جهت دریافت مشاوره رایگان و خرید کلید محافظ جان دنا الکتریک ایرانیان، با شماره 09129584439 تماس بگیرید.📞
در نهایت، برای انتخاب تجهیزات حفاظتی مناسب، شناخت تفاوت کلید مینیاتوری و محافظ جان اهمیت زیادی دارد. کلید مینیاتوری از مدار در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند، کلید محافظ جان با تشخیص نشتی جریان به کاهش خطر برق‌گرفتگی کمک می‌کند و کلید محافظ جان ترکیبی (RCBO) هر دو نوع حفاظت را در یک دستگاه ارائه می‌دهد. انتخاب صحیح این تجهیزات باید بر اساس شرایط مدار، مشخصات فنی و الزامات ایمنی برق ساختمان انجام شود.
